Gocator同轴线共焦：完美破解点胶大兼容角度及透明胶检测难题

基于Gocator同轴线共焦方案的3D视觉方案

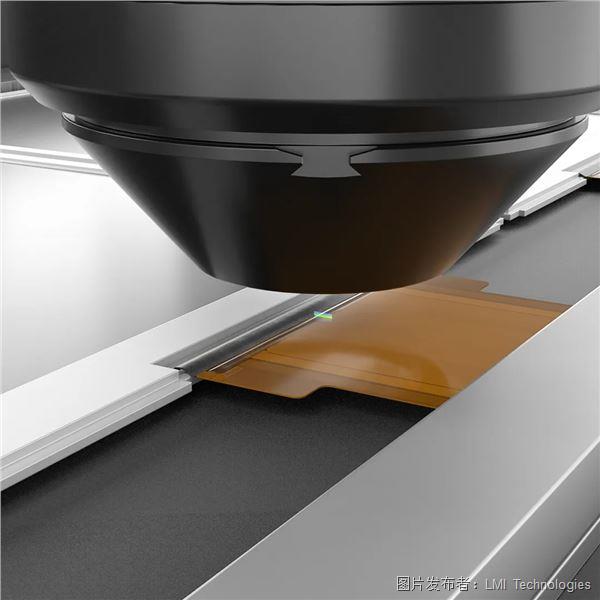

FPC即柔性电路板，已成为高密度电子设备中不可或缺的核心组件。为确保这类精密产品的长期可靠性，连接器点胶工艺显得尤为关键，它不仅提供必要的防尘与防水保护，还增强了整体的绝缘性能。其核心在于对胶水涂覆尺寸的微米级精确定量控制，特别是针对超薄胶水，需要管控胶路高度、检测胶水气泡等表面缺陷，从而确保其符合严格的工艺要求。

传统检测模式面临诸多挑战：

●效率低，成本高

●检测精度的不稳定性

●几何盲区：因遮挡产生的阴影，造成数据缺失。

●无法进行数据追溯：检测结果无法量化记录，难以进行质量分析和工艺改进。

为什么选择 Gocator 4000系列产品？

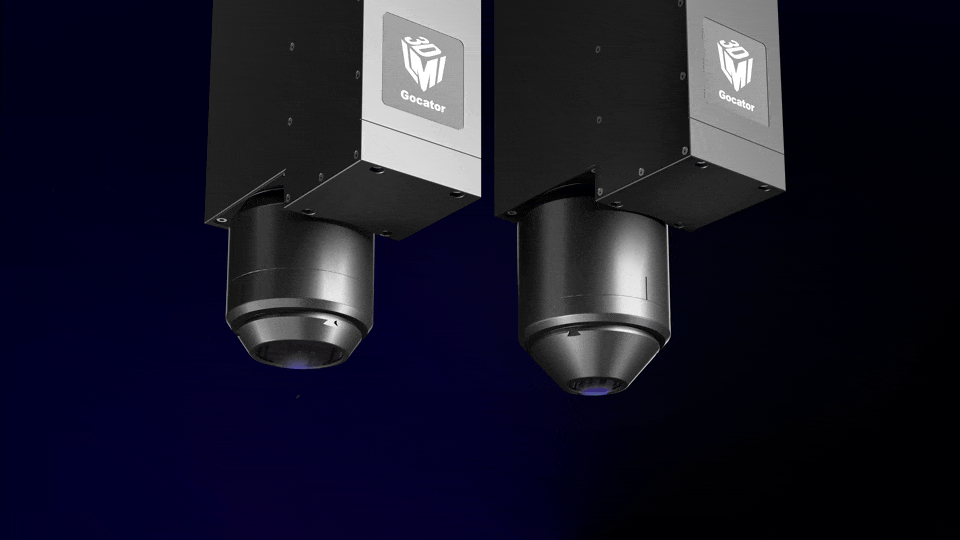

LMI Gocator 4000系列采用创新的同轴线共焦技术，专为解决消费电子、半导体等多领域的复杂检测需求而设计。针对大弧度曲面部件、大角度柔性电路板点胶等几何形状复杂或材料多样的应用场景，提供了一套覆盖全面且精度极高的3D视觉检测解决方案。

1、应对大弧度特征目标物挑战

Gocator 4000系列同轴线共焦具备大光圈/大数值孔径，提升角度兼容性，对大弧度特征目标物进行高清成像输出。

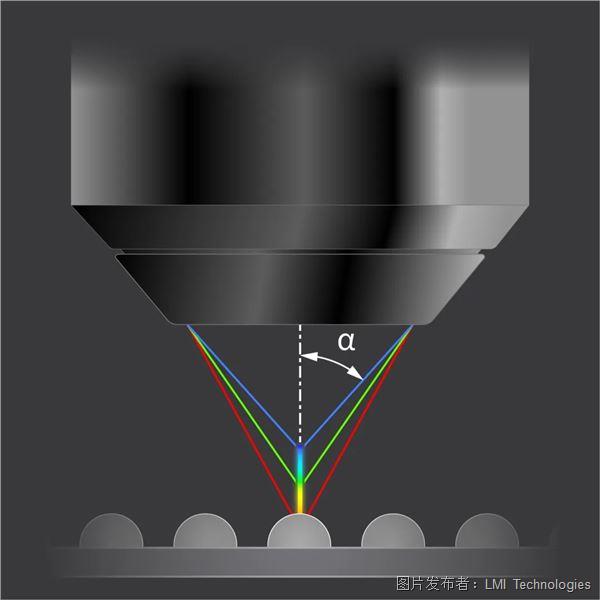

大光圈/大数值孔径提升角度兼容性

针对FPC连接器上的大弧度或陡峭斜面，Gocator 4011可以完美捕获胶水侧壁的完整3D数据，实现对胶水高度、宽度等几何特征的全貌三维测量。同时，它还能清晰呈现胶水表面如气泡、絮状杂质等细微缺陷 。

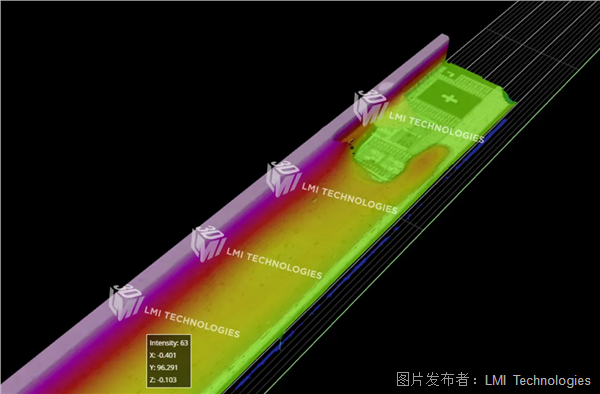

G4011扫描点云图

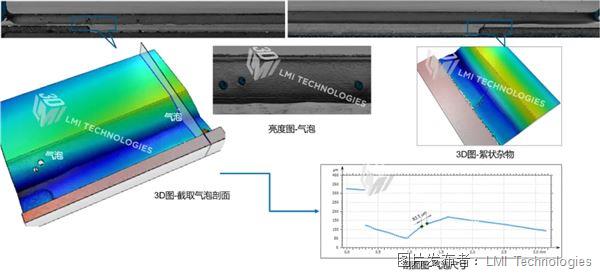

气泡、絮状杂质

2、高精度成像

Gocator 4000系列同轴线共焦采用优化光学设计，有效消除噪声，输出卓越的数据质量。Gocator 4011领先的亚微米级精度——X方向分辨率高达1.9um，Z方向分辨率高达0.2um，Z方向重复性高达0.1um，实现胶水的高质量成像，为实现高精度和稳定的在线检测提供了可靠保障。

3、支持透明材质与多层测量

Gocator 4000系列凭借同轴共焦技术，可有效扫描透明表面，保证充足光线反射，支持多层测量和缺陷检测。FPC点胶常使用透明或半透明胶水，这对传统传感器扫描成像构成极大挑战。Gocator 4011可以精确稳定检测透明/半透明胶水的高度和宽度尺寸，确保胶水覆盖均匀性严格控制在微米级公差范围内。

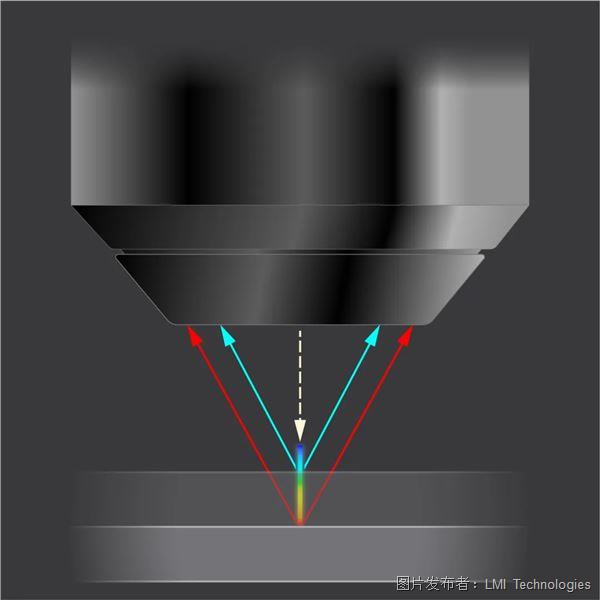

扫描透明表面反射充足光线

Gocator 赋能高速高精度在线检测

Gocator 4000同轴线共焦的技术优势已在半导体、消费电子、锂电等高精密制造行业得到不断验证，助力产线将微米级甚至亚微米级挑战转化为生产优势，迈入高速高精度在线检测新时代。

扫码立即获取您的专属

Gocator 同轴线共焦检测方案！

关于 LMI Technologies

LMI Technologies作为3D扫描和在线检测技术全球引领者，总部位于加拿大，隶属于荷兰TKH Vision集团，专注3D扫描和检测近五十年。公司Gocator® 3D线激光、结构光和线共焦传感器帮助客户提高生产效率和生产质量，始终致力于为不同行业用户提供快速、准确且可信赖的3D视觉产品。

如需了解更多关于LMI Technologies检测解决方案，联系我们，探讨智能3D技术的可能性。
