【亲子科学小实验】自动识别水面高度,3分钟来发明水面报警器呀

今天,我们一起来当小小发明家,

一起制作“水位报警器”

当水位达到一定高度的时候报警,

能够帮助人们提前预防水灾

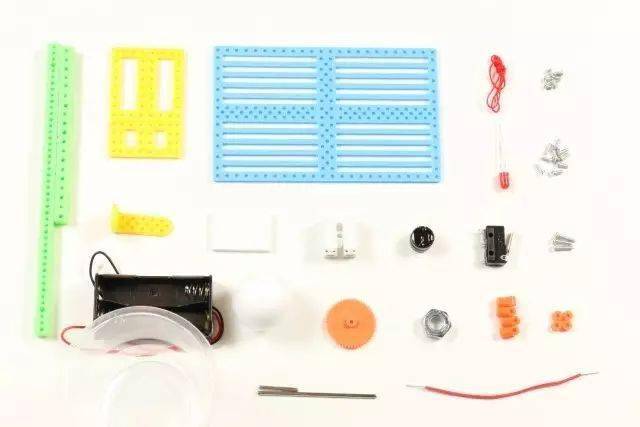

材料

万用杆/小窗板/栅板/红线/螺丝/LED灯/塑料角码

泡沫胶/泡沫球/2P接线端子/蜂鸣器/微动开关

电池盒/塑料杯/齿轮/螺母/铁轴/导线

步骤

-第一步-

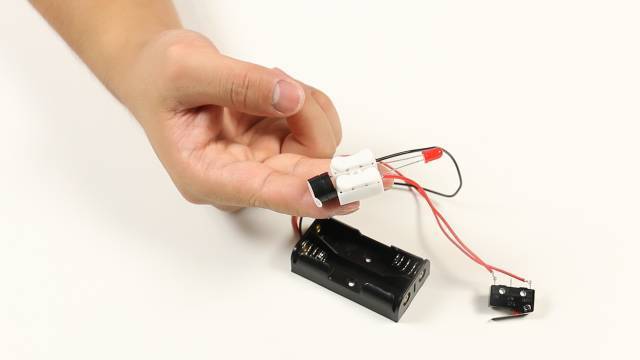

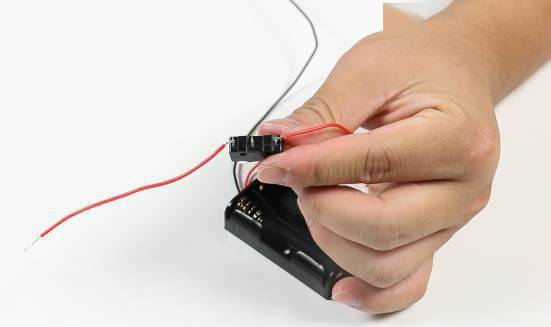

将电池盒上的红色导线

与微动开关的COM接口连在一起

-第二步-

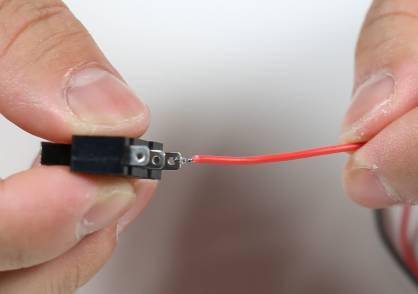

用红导线将微动开关的NC接口与接线端子连在一起

另一端接上电池盒的黑色导线

-第三步-

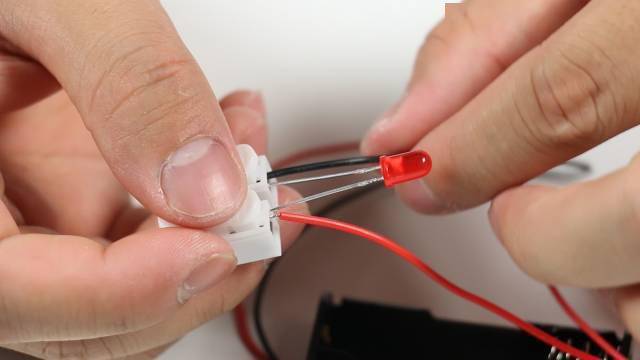

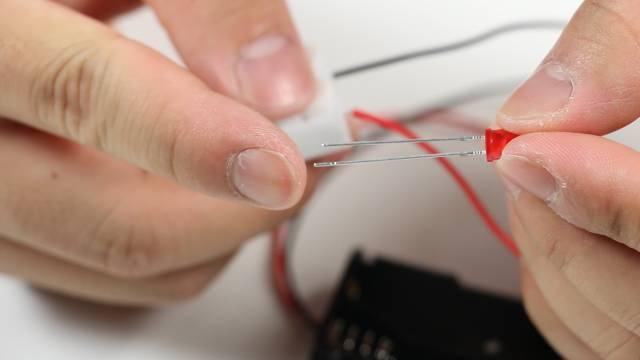

将LED灯的长脚与红线相接

短脚与黑线相接

-第四步-

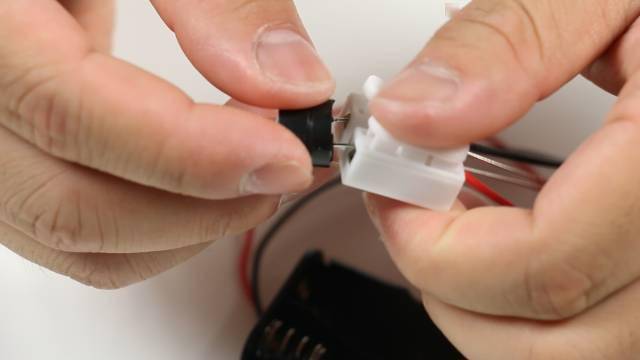

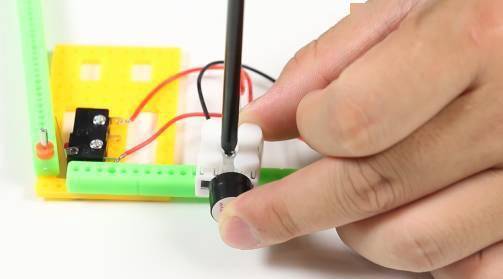

将蜂鸣器上标有“+”的长端接在红导线对面

另一端接在黑导线对面

-第五步-

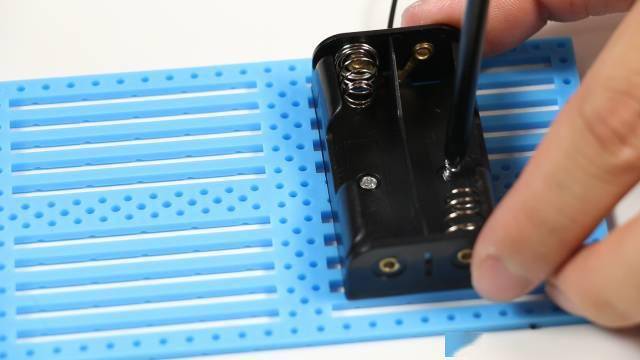

使用4mm螺丝在栅板上固定电池盒

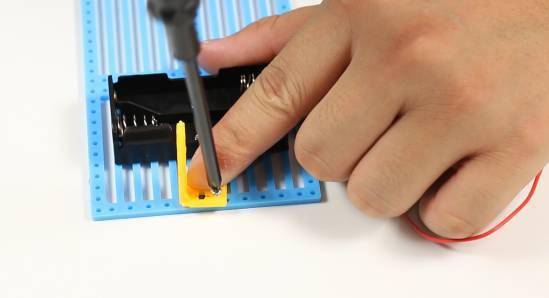

6mm螺丝固定塑料角码

-第六步-

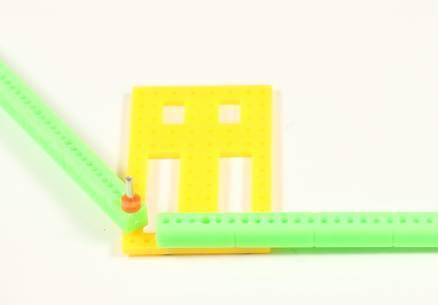

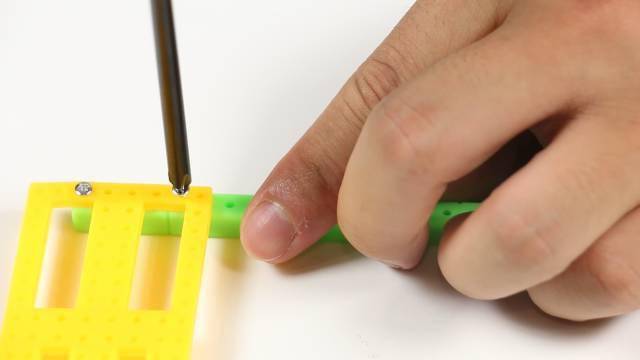

使用2颗6mm螺丝将小窗板固定到长万用杆上

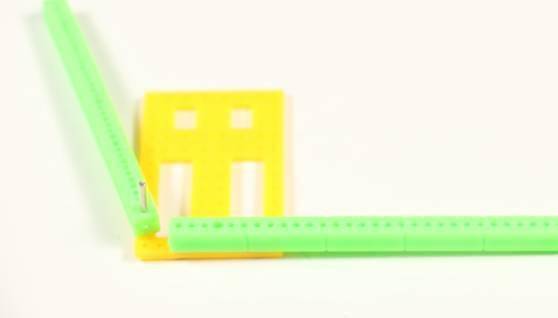

翻一面,用短铁轴和轴套将短万用杆固定在小窗板上

-第七步-

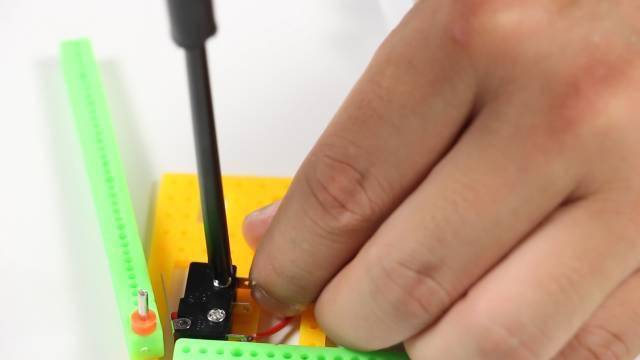

使用2颗10mm螺丝将微动开关固定到小窗板对应位置

用10mm螺丝固定按压端子

-第八步-

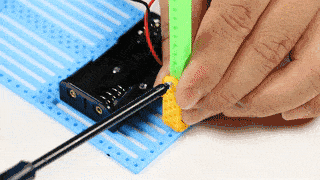

使用6mm螺丝将万用杆固定到角码的对应孔位

-第九步-

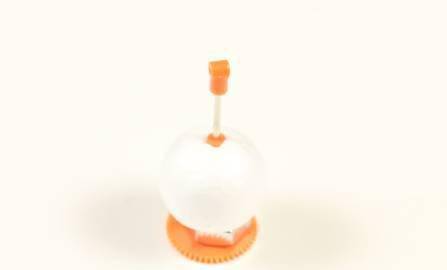

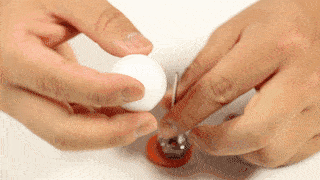

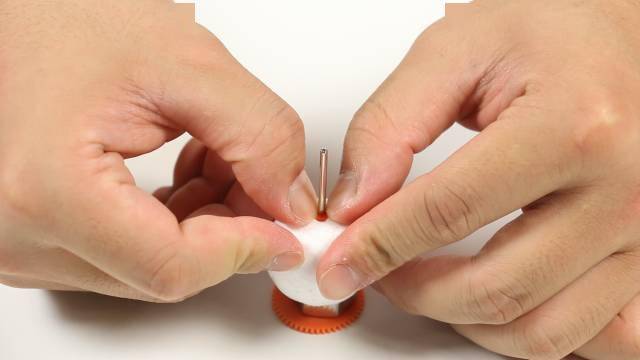

在铁轴上依次穿入齿轮、螺母、泡沫球、轴套、三通

-第十步-

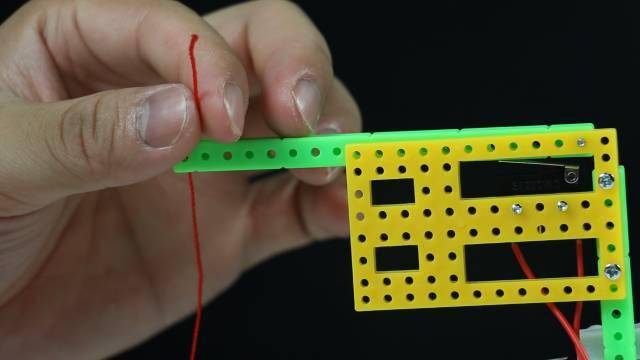

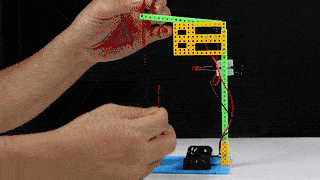

在三通孔里穿入红线与万用杆相连

-第十一步-

将塑料杯用泡沫胶粘在栅板上,泡沫球放在里面

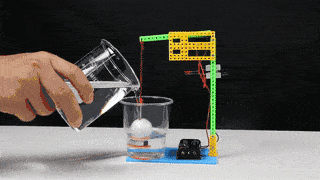

倒入水,万用杆渐渐上升

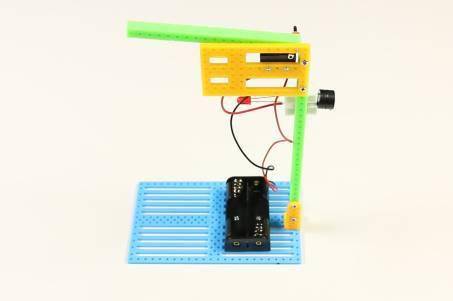

只听“哔——”报警器响了起来,灯也亮了

原理

往水杯加水,水位上升泡沫悬浮球被抬高,被万用杆压下去的微动开关被松开, 常闭触点恢复闭合,电路导通,蜂鸣器响、LED灯亮了起来。从而提醒人们水位超过警戒线。

材料

自己发明水位报警器,水位上升后,你可以提前获知警报。

来源:爆炸实验室
