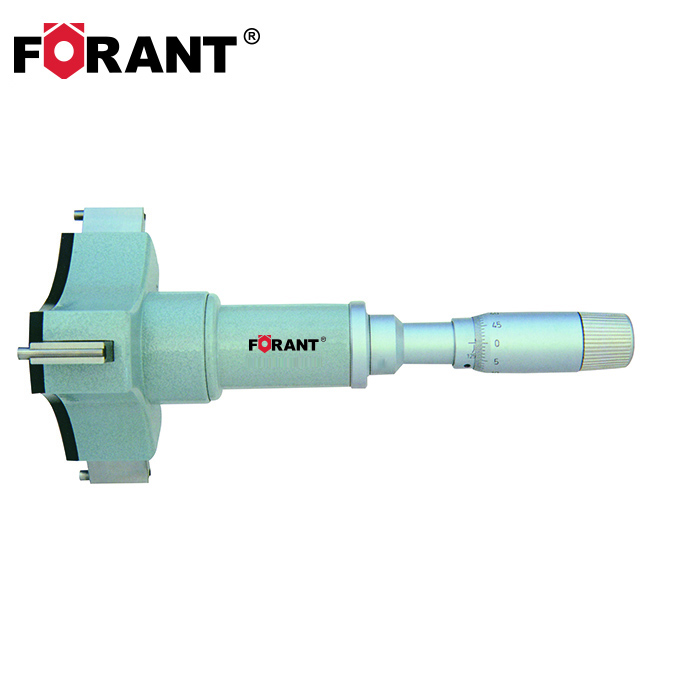

FORANT/泛特 84550216 A30991 三点内径千分尺

产品描述

FORANT/泛特 84550216（订货号 A30991）是一款精密的三点接触式内径千分尺，专为高精度的内尺寸测量而设计。该产品利用独特的三点定位原理，能够自动定心，确保测量头在孔内形成稳定的几何支撑，从而获得极高的测量重复性和准确性。其坚固的结构和精密的制造工艺，使其成为机械加工、模具制造及质量检测等领域中，测量圆柱形内孔、槽宽等内尺寸的理想工具。

参数介绍

品牌: FORANT/泛特

产品型号: 84550216

订货号: A30991

产品名称: 三点内径千分尺

测量原理: 三点接触式自动定心测量

读数方式: 机械式（微分筒读数）

测量范围: 需根据具体规格确定（例如，可能覆盖φ6mm至φ300mm内的某个特定区间）

分辨力: 通常为0.01mm

精度: 高精度，具体数值依型号而定（符合相关国家或国际标准）

材质: 主体通常为合金工具钢，测量面可能镶有硬质合金以提升耐磨性

测力装置: 配备棘轮测力装置，确保测量力恒定，避免人为误差

功能特点:

    三点式结构，自动定心，测量稳定可靠。

    适用于盲孔和通孔的测量。

    可通过安装接长杆扩展测量深度。

使用方式

使用前准备:

    清洁: 使用柔软洁净的布擦拭千分尺的测量爪、测杆及接长杆（如有），确保无油污、灰尘等杂质。

    检查: 检查千分尺外观是否完好，测量爪有无磨损、变形，微分筒转动是否平滑，棘轮功能是否正常。

    校对零位:

        选择与千分尺测量范围相匹配的校对环规。

        将千分尺的测量爪小心放入环规内。

        缓慢旋转测力装置（棘轮），直至测量爪与环规内壁稳定接触，听到棘轮发出“咔咔”声。

        检查固定套筒和微分筒的零刻度线是否对齐。如未对齐，需使用专用工具进行调整。

测量操作:

    选择量程: 根据被测内孔的预估尺寸，选择合适量程的千分尺。

    调整初始尺寸: 旋转微分筒，使测量爪张开的尺寸略小于被测孔径。

    放入工件: 将千分尺的测量爪缓慢、垂直地放入被测内孔中，确保测量位置处于孔的有效测量截面。

    精确测量: 缓慢旋转测力装置，使测量爪逐渐贴合孔壁，直至听到棘轮发出2-3声“咔咔”声。

    读数: 先读取固定套筒上的毫米和半毫米刻度值，再读取微分筒上与固定套筒基准线对齐的刻度值（精确到0.01mm），两者相加即为测量结果。

    多次测量: 为减小误差，建议在同一孔的不同截面和不同角度进行多次测量，取平均值作为最终结果。

使用后维护:

    清洁: 测量完成后，用软布将千分尺擦拭干净。

    防锈: 若长期不使用，可在测量面上涂抹少量防锈油。

    存放: 将千分尺放入专用包装盒内，存放于干燥、通风、无腐蚀性物质的环境中，避免剧烈碰撞。

使用场景

精密机械加工: 用于测量各种精密加工件的内孔直径、槽宽等内尺寸。

汽车制造: 发动机缸体、变速箱壳体等部件的孔径检测。

航空航天: 对零部件内尺寸有极高精度要求的场合。

模具制造: 模具型腔、导套孔等关键尺寸的测量。

质量检测与控制: 在生产线或实验室中，对成品或半成品的内尺寸进行精确抽检或全检。

盲孔与通孔测量: 其三点式结构使其同样适用于盲孔和通孔的测量。

深孔测量: 通过安装接长杆，可扩展其测量深度，适用于深孔测量。
