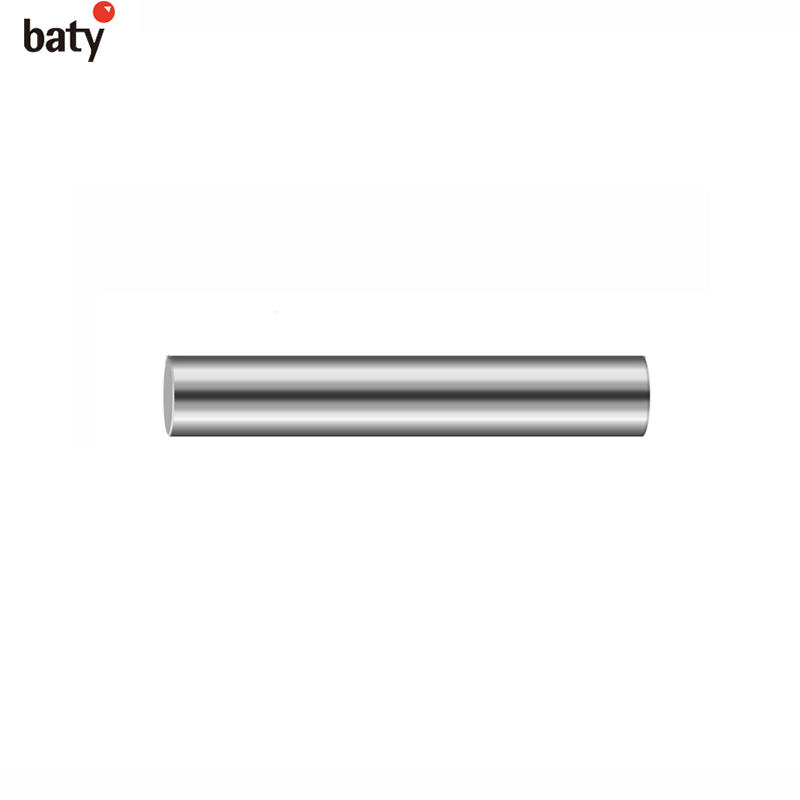

贝迪 (BATY) GM5-900-195 高精度钨钢针规

型号详解：C18633



您查询的 BATY GM5-900-195 是一款由英国 贝迪 (BATY) 品牌生产的高精度 钨钢 (Tungsten Carbide) 针规（也称塞规、量针）。



BATY 是全球知名的精密测量仪器制造商，其针规产品以极高的硬度、耐磨性和尺寸稳定性著称，广泛用于精密机械加工、模具制造、电子行业和计量实验室中，用于检测孔径、孔距及作为通止规使用。



一、核心参数解析 (Key Specifications)



根据 BATY 的产品编码规则及行业通用标准，该型号的具体参数如下：

参数项目   规格数值/说明   详细解读

品牌   BATY (贝迪)   英国品牌，以高精度量具和测量系统闻名。



产品系列   GM5-900   BATY 的标准量具系列代码，通常指代单支硬质合金/钨钢针规。



具体型号   GM5-900-195   关键代码。在 BATY 编码体系中，后缀数字通常对应具体的尺寸段或特定直径。*(注：根据同类竞品及编码习惯，195 极大概率代表直径为 1.95 mm。若需绝对确认，建议查阅随货证书或联系供应商，但 1.95mm 是工业标准序列中的常见值)*。



订货号 (Order No.)   C18633   供应链唯一识别码。用于采购、库存管理和追溯。



材质   钨钢 (硬质合金)   YG6 或 YG8 等级别。硬度高达 HRA 90-93 (约 HV 1400-1600)，远高于轴承钢 (GCr15)。



精度等级   00 级 / 0 级 (通常)   工业最高精度。公差范围通常在 ±0.001mm 或 ±0.002mm 以内 (具体视直径大小而定，越小公差越严)。



表面处理   镜面抛光   表面粗糙度 Ra < 0.05μm，减少摩擦，提高测量重复性。



形状   圆柱形 (光滑针规)   两端倒角，便于插入孔中；无柄设计 (Go/No-Go 通常分开购买或组合购买)。



热膨胀系数   极低   钨钢的热膨胀系数接近被测工件 (如钢件、陶瓷)，温度变化对测量结果影响极小。



包装   单支塑料盒/木盒   防潮、防震、防锈包装，附带校准证书 (Calibration Certificate)。



💡 尺寸推断说明：

在 BATY 及类似量具厂商的编码中，GM5-900-XXX 的后三位往往直接暗示尺寸。

195 rightarrow 1.950 mm

若您的实际测量需求是 1.95mm 的孔径，则此型号完全匹配。

如果不确定，请查看针规杆身激光刻字，通常会明确标注直径 (如 1.950)。



二、为什么选择钨钢 (Tungsten Carbide) 材质？



相比传统的轴承钢 (GCr15) 或工具钢针规，钨钢针规 具有显著优势，特别适合高频率使用和严苛环境：



超高硬度与耐磨性：

    硬度是钢的 3-4 倍。在频繁插拔测试中，几乎无磨损，尺寸寿命是钢制针规的 10 倍以上。

    适合自动化产线上的在线检测 (In-line Inspection)。

尺寸稳定性极佳：

    经过时效处理后，内部应力极低，长期使用尺寸几乎不变。

    耐腐蚀：对冷却液、切削油、手汗等有很好的抗腐蚀性，不易生锈。

低热膨胀系数：

    受环境温度变化影响小。在恒温条件不佳的车间，钨钢针规的测量误差远小于钢制针规。

刚性高：

    不易弯曲变形，即使细直径 (如 1mm 以下) 也能保持较好的直线度。



缺点：脆性较大，跌落易断裂，需小心轻放。



三、主要应用场景



精密孔径检测：用于通止规 (Go/No-Go) 测试，判断加工孔是否在公差范围内。

   通规 (Go)：应能顺利穿过孔。

   止规 (No-Go)：不应穿过孔。

孔距测量：配合高度尺、影像仪或万能工具显微镜，测量两孔中心距。

螺纹小径检测：测量内螺纹的底径。

狭缝与槽宽测量：检测模具中的窄槽宽度。

校准基准：作为标准器，用于校准气动量仪、电子塞规或其他孔径测量设备。

行业领域：

    航空航天：发动机叶片孔、液压阀体孔。

    汽车制造：喷油嘴、变速箱阀体、轴承座孔。

    电子通讯：PCB 板钻孔、连接器插孔。

    医疗器械：微创手术器械微孔、注射针头内径。



四、使用与维护注意事项



恒温处理：

    使用前，将针规和被测工件同时放置在标准室温 (20°C ±2°C) 下 至少 4 小时，以消除温差引起的测量误差。

清洁保养：

    使用前后需用无水乙醇或专用清洁剂擦拭，去除油污和灰尘。

    严禁用手直接长时间握持测量部位，以免体温传导或汗液腐蚀。

操作手法：

    插入时应垂直于孔端面，利用自重或极轻微的力滑入，严禁强行敲入，否则会导致针规弯曲或崩裂 (钨钢虽硬但脆)。

    旋转测试时动作要轻柔。

存放环境：

    存放在干燥、无振动、无腐蚀性气体的专用量具柜中。

    长期不用时，涂抹防锈油 (虽然钨钢防锈，但保护表面光泽很重要)。

定期校准：

    根据使用频率，建议 每年 送至国家认可计量院 (如 CNAS 认证实验室) 进行校准，确保精度 traceable (可溯源)。



五、采购与选型建议



确认尺寸：再次核对您需要检测的孔径标称值。如果是 1.95mm，则 GM5-900-195 是正确的。如果需要其他尺寸 (如 1.90, 2.00)，需更改后缀数字。

精度选择：

    00 级：用于计量室、实验室、高精度模具验收。

    0 级：用于生产车间现场检测。

    1 级：用于一般性粗测。

   BATY 通常默认提供 00 级或 0 级，具体看订货要求。

成套购买：如果是为了覆盖一个尺寸范围 (如 1.00-2.00mm，步距 0.01mm)，建议购买 针规套装 (Set)，比单支购买更经济且便于管理。

证书要求：采购时务必确认是否附带 出厂校准证书 (Calibration Certificate)，这对于 ISO 质量体系审核至关重要。



总结



BATY GM5-900-195 (C18633) 是一支 直径约为 1.95mm 的 英国原装进口高精度钨钢针规。

核心价值：凭借 钨钢材质 的超高硬度和尺寸稳定性，它解决了传统钢制针规易磨损、易生锈、受温度影响大的痛点。

适用场景：是 精密孔径检测、模具验收 和 计量校准 的理想工具，特别适用于对寿命和精度要求极高的自动化产线和高端制造领域。

使用提示：虽然性能卓越，但需注意 防摔 (脆性) 和 恒温 (测量规范)，以发挥其最佳性能。



如果您需要针对特定孔径的完整选型表或校准服务建议，请随时告知具体的尺寸范围！
